多功能電力儀表的常用知識介紹

發布時間：2018-10-10 ~~瀏覽次數：~~

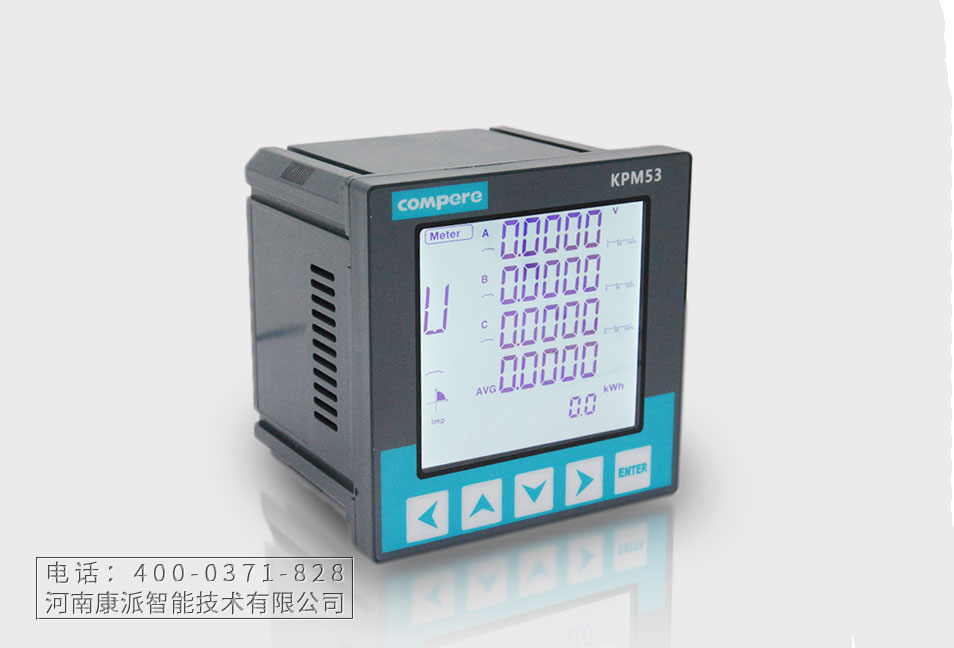

多功能電力儀表介紹

多功能電力儀表能夠精準測量電網系統中常用的電力參數，比如：三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能、需量、諧波、電壓/電流不平衡率、最大值最小值統計、運行/負載時間統計，還可以根據用戶的實際需求選用不同的通訊協議，其通訊功能的多樣化是實現能源管理系統計量能耗數據的前提和基礎。

多功能電力儀表具有安裝方便、接線簡單、維護便利、減輕工程量小、現場可編程設置輸入參數等特點，并且對于完成工控計算機的組網通信有著得天獨厚的優勢。

多功能電力儀表的常見尺寸

目前多功能電力儀表的國際標準尺寸主要有以下幾種：48*24mm;48*48mm;48*96mm;72*72mm;96*96mm;96*48mm;160*80mm

多功能電力儀表主要安裝在柜體上，需要考慮柜體與儀表之間的整體協調性。多功能電力儀表尺寸需要與柜體的開孔保持一致，否則就會造成不便。另外多功能電力的體積大小也與功能的豐富度有關，體積較大的多功能電力儀表功能擴充性較強，體積較小的多功能電力儀表由于空間布局局促，導致功能的拓展上有所限制。因此，采用何種尺寸的多功能電力儀表要根據實際和開孔和應用的場合和所需的功能決定，以免造成產品尺寸和功能不能滿足需求的情況。

多功能電力儀表的使用范圍

多功能電力儀表的使用廣泛，可廣泛應用于控制系統、能源管理系統、變電站自動化、配電網自動化、智能建筑、樓宇自動化、工業自動化、小區電力監控、開關柜、企業內部的電能測量、管理、績效考核。

多功能電力儀表常見故障

（1）裝置上電后無顯示

檢查電源電壓和其他接線是否正確，電源電壓應該在工作范圍以內

關閉裝置和上位機，再重新開機

（2）裝置上電后工作不正常

關閉裝置和上位機，再重新開機

（3）電壓或電流讀數不正確

檢查接線模式設置是否與實際接線方式相符
檢查電壓互感器（PT）、電流互感器（CT）變比是否正確
檢查GND是否正確接地
檢查屏蔽是否接地
檢查電壓互器PT）、電流互感器（CT）是否完好

（4）功率或功率因數讀書不正確，但電壓和電流讀書正確

比較實際接線和接線圖的電壓和電流輸入，檢查相位關系是否正確

（5）RS-485通訊不正常

檢查上位機的通訊波特率、ID和通訊規約設置是否與裝置是否一致
檢查數據位、停止位、校驗位的設置和上位機是否一致
檢查RS-232/RS-485轉換器是否正常
檢查整個通訊線路是否有問題
關閉裝置和上位機，再重新開機
通訊線路過長建議在通訊線路的末端并聯約100-200歐的匹配電阻

相關內容：多功能電力儀表應用于佰利聯化工
