部分相關案例
|
省份 |
公司名稱 |
采購產品 |
行業 |
|
四川省 |
四川新洋豐肥業有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
|
四川省 |
施可豐四川雷波化工有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
|
四川省 |
德昌湧鑫釩業有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
|
四川省 |
德昌久源釩鈦特種合金有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
|
四川省 |
四川眉雅釩鈦鋼鐵集團有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
黑色金屬冶煉和壓延加工業 |
|
四川省 |
攀枝花卓越釩業科技股份有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
|
四川省 |
攀枝花市柱宇釩鈦有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
|
四川省 |
攀枝花市陽潤科技有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
|
四川省 |
四川通產華晶玻璃有限公司在線監測系統項目 |
能耗在線監測系統 |
非金屬礦物制品業 |
|
四川省 |
四川自貢硬質合金能管+能耗系統項目 |
能耗在線監測系統 |
有色金屬礦采選業
|
政策背景
為加快建設重點用能單位能耗在線監測系統平臺，健全能源計量體系，加強能源消費總量和強度“雙控”形勢分析和預警，推動完成“雙控”目標任務，需建立四川省重點用能單位能耗在線監測系統平臺數據相關標準體系和安全體系和運維體系。根據重點用能單位能耗在線監測系統省平臺相關建設規范，完成四川省重點用能單位能耗數據中心和運維管理中心的建設。項目應用系統建設（包括能源消費監測功能、能源計量管理功能、節能目標責任考核管理功能、能源消耗統計功能、能源使用效率分析功能、報表管理功能、用能單位監管、節能網服務功能、運維管理、移動應用等功能），根據企業實際情況建設接入端系統并按時接入省級重點用能單位能耗在線監測平臺。
一、項目檔案
項目名稱：四川省涼山礦業能耗在線監測系統項目案例
所屬行業：有色金屬行業
項目采購相關設備：能耗在線監測系統1套、輔材1批
二、項目簡介
1、項目介紹：
四川省涼山礦業股份有限公司成立于2001年9月1日,位于四川省涼山州會理縣,是一家由四川省拉拉銅礦、云南銅業(集團)有限公司等四家國有企業共同組建的現代制企業,主要從事銅精礦產品的生產和銷售、礦業開發、技術服務、銅冶煉。主要產品有銅、鈷、鉬、鐵精礦、陽極銅、工業硫酸等。
2、能源管理現狀：
1、用能單位能源品種和流向簡介
涼山礦業股份有限公司主要用能種類為：電力，柴油，水，煤，汽油，外供能源為電。
2、用能單位生產工序、生產工序單元、主要用能設備用能情況
根據四川省政策要求，此次能耗在線監測系統建設，只需要監測企業一級能耗數據即可，因此不對生產分廠、工序進行劃分。
涼山礦業股份有限公司能源系統現狀如下：
電：
涼山礦業股份有限公司拉拉配電站主要供采礦廠與選礦廠等其他使用，配電站110KV總進線裝有企業自有的智能儀表并且具有RS485接口。
水：
動力廠水抽取水所用，與電力能源重復計量，不做計算。
汽油、柴油：
經與企業溝通外購中石化油，現場沒有計量設備，無法進行自動采集。
外供電：
配電站總進線下外供多個企業和回路，經與企業溝通和現場勘察（機械表、無通訊表等）無法進行儀表采集和增加計量設備（拉拉配電站每月25號左右統一進行外供電力手工抄錄）。

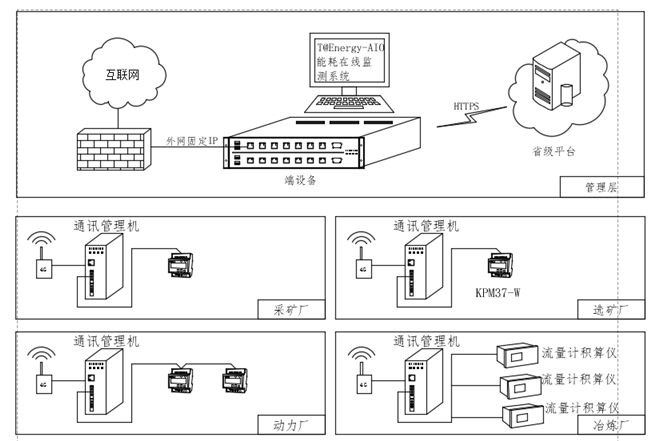

系統網絡拓撲圖：
選礦廠
電：
選礦廠電外購1路10KV總進線，供選礦廠抽水所用，經與企業溝通和勘察現場表計為機械表，無法進行數據傳輸。
動力廠
水：
動力廠水抽取河水所用，與電力能源重復計量，不做計算。
電：
動力廠共2條110KV進線，供動力廠、冶煉廠、硫酸廠使用。2條110KV進線均已安裝DTSD341智能電表，RS485接口可用。
外供電：
動力廠、冶煉廠、硫酸廠共5條外供電路，經與企業溝通和現場勘察5路外供電路均無法進行自動采集和增加采集設備。
冶煉廠
煤：
冶煉廠煤供企業生產所用，經地泵系統至煤倉，經2臺稱重機進行稱重在進行消耗。因為煤有庫存所以需計量企業進場煤和消耗煤。經與企業溝通企業地泵系統計量較雜，企業進場煤無法進行自動采集，2臺稱重機數據信號為4-20mA瞬時值，數據已傳入企業現有的DCS系統，與企業溝通DCS系統可以分出4-20mA信號。
柴油：
冶煉廠柴油供企業生產使用，企業油罐車拉至企業油罐，油罐有計量設備，數據已傳入企業現有的DCS系統，與企業溝通DCS系統可以分出4-20mA信號。
硫酸廠
電：
動力廠均已采走。
三、能源管理系統解決方案
依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范（試行）》，以及T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議；對數據的采集與接入進行如下設計。
辦公樓硬件設備需要新增1臺端設備，需提供內網固定IP和外網。
采礦廠
采礦廠需增加1臺4G通信管理機。
電：
涼山礦業股份有限公司拉拉配電站總進線智能儀表具有可用RS485接口，需增加一臺4G通訊管理機，智能儀表通過屏蔽雙絞線與4G通訊管理機連接，4G通訊管理機通過4G無線與端設備連接，最終實現數據上傳。
外供電：
經現場勘察和企業溝通無法進行自動采集，需進行手工填報，實現數據上傳。
選礦廠
選礦廠需增加1臺4G通信管理機。
電：
選礦廠電外購1路10KV總進線，現場為機械表，需增加一臺KPM37-W三項導軌式采集終端，三項導軌式采集終端與機械表進行并聯獲取電力信號，三項導軌式采集終端通過屏蔽雙絞線與4G通訊管理機連接，4G通訊管理機通過4G無線與端設備連接，最終實現數據上傳。
動力廠
動力廠需增加1臺4G通信管理機。
電：
動力廠共2條110KV進線，現場表計可利舊，2臺電表RS485口通過屏蔽雙絞線與4G通訊管理機連接，4G通訊管理機通過4G無線與端設備連接，最終實現數據的上傳。
外供電：
動力廠、冶煉廠、硫酸廠共5條外供電路，經與企業溝通和現場勘察5路外供電路均無法進行自動采集和增加采集設備，采用手工填報方式進行數據上傳。（動力廠外供+采礦廠外供）
冶煉廠
冶煉廠需增加1臺4G通信管理機，3臺計算儀。
煤：
冶煉廠煤供企業生產所用，進場煤通過手工填報的方式進行數據上傳，消耗煤通過DCS接口分出2路4-20mA信號，通過增加計算儀獲取數據累計值，計算儀通過屏蔽雙絞線與4G通訊管理機連接，通訊管理機與端設備連接，最終實現數據的上傳。
柴油：
冶煉廠柴油供企業生產所用，數據已傳入DCS系統，DCS系統分出4-20mA信號，通過增加計算儀獲取數據累計值，計算儀通過屏蔽雙絞線與4G通訊管理機連接，通訊管理機與端設備連接，最終實現數據的上傳。
